Bauraum & Zugang
Containergröße, Montageöffnungen, Wartungsbereiche, Fundament und Transport auf die Anlage und den Standort abstimmen.
ContainerbauPERKINS · PROJEKTIERTE NETZERSATZANLAGEN

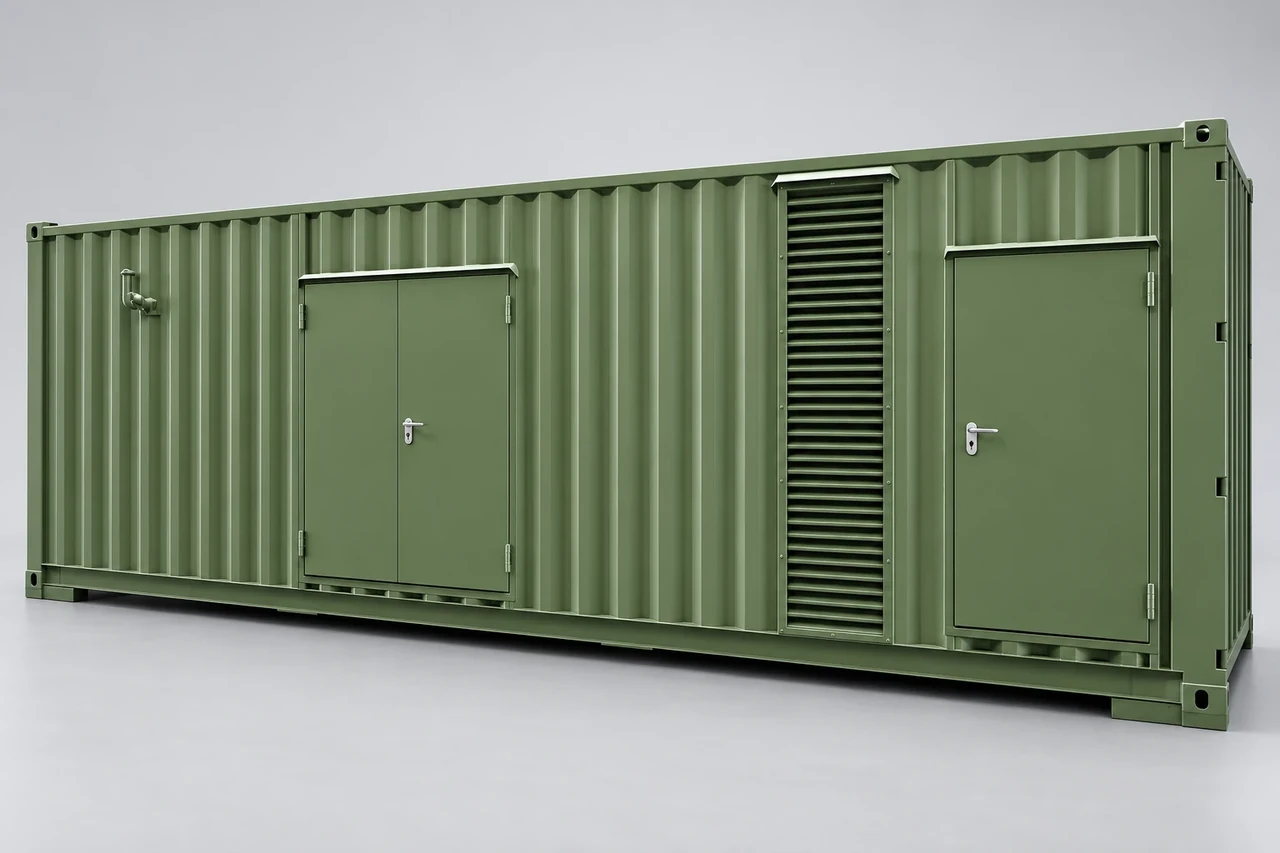

Netzersatzanlagen im Schallschutzcontainer
Perkins-Netzersatzanlagen im schallgedämmten Container verbinden Stromerzeugung, Schaltanlage und Nebenanlagen zu einer abgestimmten Außenaufstellung.
APS NETZERSATZANLAGEN · LEISTUNG UND SYSTEMAUFBAU
Die passende Einheit.
Der passende Verbund.
Perkins-Netzersatzanlagen von 60 bis 2.500 kVA pro Einheit. Einzelaggregate und mehrere synchronisierte Einheiten im Verbund werden auf Leistungsbedarf, Betriebsart und erforderliche Reserve ausgelegt.
60–2.500 kVApro Einheit · Auslegung nach Betriebsart
Einzeln oder im VerbundSynchronisierung · Lastaufteilung · Reserve
Container oder RaumAufstellung und Nebenanlagen aus einem Konzept
MECHANIK UND ELEKTROTECHNIK GEMEINSAM BETRACHTEN
Die Aufstellung gehört zur Auslegung.
Funktion im Gehäuse
Schalldämpfung, Luftführung und Wärmeabfuhr gemeinsam mit Motor, Kühler und Betriebszuständen auslegen.
Gehäuse und FunktionNebenanlagen einbeziehen
Tank, Abgas, elektrische Verteilung und Überwachung in der Montageplanung zusammenführen.
SchalttechnikVOM AUFSTELLORT BIS ZUR LASTÜBERNAHME
Die Schnittstellen früh festlegen.
Ein Container bietet einen klar abgegrenzten Einbauraum. Seine Öffnungen, Türen, Lüftungswege und Anschlüsse werden aus dem Maschinensatz und dem Betriebskonzept entwickelt. Der Aufstellort beeinflusst Zufahrt, Fundament, Abgasführung und Schallausbreitung.
Wir fertigen nach Ihrer Zeichnung oder entwickeln die Montageunterlagen mit Ihnen. Auch die Integration beigestellter Maschinen ist möglich. Elektrische und mechanische Schnittstellen, Liefergrenzen und Prüfumfang werden in der Projektplanung festgelegt.
ABGESTIMMTER PROJEKTABLAUF
Von den Anforderungen in den Betrieb.
Grundlagen aufnehmen
Leistung, Lastgruppen, Autonomie, Aufstellung und geforderte Betriebsarten festlegen.
Montage planen
Maschine, Luft, Schall, Abgas, Kraftstoff und Elektrotechnik zeichnerisch zusammenführen.
Anlage integrieren
Maschinensatz, Nebenanlagen und Schalttechnik montieren und die Schnittstellen vorbereiten.
Funktion nachweisen
Vereinbarte Betriebsfälle prüfen, Dokumentation übergeben und den Betreiber einweisen.
WEITERFÜHRENDE UNTERLAGEN
Das gesamte Versorgungssystem im Überblick.
Die zwölfseitige APS-Broschüre verbindet Aufstellung, Schalttechnik, Nebenanlagen, Projektablauf und Betrieb.
Systembroschüre herunterladenBETRIEBSARTEN UND VERFÜGBARKEIT
Automatisch übernehmen.
Gemeinsam Leistung bereitstellen.
Automatischer Inselbetrieb
Netzausfall erkennen, Generator starten, die vorgesehenen Verbraucher übernehmen und nach stabiler Netzwiederkehr geordnet zurückschalten.
SicherheitsfunktionenMehrere Einheiten. Eine Versorgung.
Aggregate synchronisieren und Wirk- sowie Blindleistung abgestimmt aufteilen. Leistungsreserve, N+1 und gestaffeltes Zu- oder Abschalten nach dem Verfügbarkeitsziel planen.
Verfügbarkeit planenSynchronisiert mit dem Netz
Netzparallele Probeläufe und synchronisierte Rückübertragung mit geeigneter Steuerung, Synchronisierprüfung und Netzschutz ausführen. Betriebsweise und Freigaben mit dem Netzbetreiber abstimmen.
Schalt- und SchutztechnikKRAFTSTOFFAUTONOMIE · BIS ZU 72 STUNDEN
Länger versorgen.
Ohne Nachbetankung.
Tankgröße passend zur Versorgungsaufgabe
Für eine Versorgung von bis zu 72 Stunden ohne Nachbetankung dimensioniert APS das Tankkonzept nach dem vereinbarten Lastprofil, dem Kraftstoffverbrauch, der nutzbaren Füllmenge und den Betriebsreserven. Der Bedarf kann über integrierte oder externe Vorratstanks und einen abgestimmten Tagestank gedeckt werden.
Die erforderliche Mindestversorgungsdauer folgt der Anwendung und dem Sicherheitskonzept. Die 72-Stunden-Ausführung ist ein gezielt geplantes Autonomiekonzept.
Kraftstoffversorgung mit Überwachung
- Doppelwandiger Vorratstank oder geeignetes Auffangkonzept
- Optionaler Tagestank mit automatischer Nachförderung
- Füllstand, Reserve- und Störmeldungen
- Leckageüberwachung, Überfüllsicherung und abgestimmte Armaturen
- Sichere Befüllung, Wartungszugang und Kraftstoffmanagement
GUT ZU WISSEN
Ihre Fragen.
Klare Antworten.
Welche Leistung ist für mein Projekt passend?
Verbraucherliste, Anlaufvorgänge, Lastsprünge und Betriebsart bestimmen die Auslegung. Wir betrachten die Versorgung im vorgesehenen Betriebszustand und mit den vereinbarten Reserven.
Kann die Anlage in APS-EMS eingebunden werden?
Ja. Messwerte, Betriebszustände und Freigaben können in das APS-EMS eingebunden werden. Lokale Schutzfunktionen und Sicherheitsabläufe verbleiben in der dafür vorgesehenen Anlagensteuerung.
Welche Daten helfen bei der Anfrage?
Lastdaten, gewünschte Autonomie, Zeichnungen und Fotos des Aufstellorts, vorhandene Verteilung, Schallanforderungen sowie der gewünschte Termin.
IHR NÄCHSTER SCHRITT
Ihr Vorhaben.
Unser gemeinsames Projekt.
Teilen Sie uns Anwendung, Leistungsbedarf und Standort mit. Wir besprechen Systemaufbau, Einbindung und den passenden Leistungsumfang.
04171 8179981 ↗
