Netzersatzanlage
Wir stimmen Netzüberwachung, Umschaltung und elektrische Einbindung auf Ihre Verbraucher ab.
NEA planenPERKINS · SSF / SCHALLGEDÄMMT
P80SSF.
Leistung mit System.
Das APS P80SSF liefert 80 kVA / 64 kW PRP bei 400/230 V und 50 Hz. Perkins-Antrieb, Stamford UCI224G und ComAp AMF25 sind in einer schallgedämmten Einheit mit Stromverteilung zusammengeführt.
17.900,00 €netto · zzgl. MwSt.
Standardausführung gemäß Datenblatt. Sonderausstattung und abweichende Konfigurationen gegen Aufpreis.
Nennleistung PRP80 kVA / 64 kW
Ersatzstromleistung ESP88 kVA / 70,4 kW
Spannung / Frequenz400/230 V · 50 Hz
LEISTUNG UND ANTRIEB
Die technischen Daten Ihres P80SSF.
| Nennleistung PRP | 80 kVA / 64 kW |
|---|---|
| Ersatzstromleistung ESP | 88 kVA / 70,4 kW |
| Nennspannung | 400 V zwischen Außenleitern / 230 V gegen N |
| Frequenz und Leistungsfaktor | 50 Hz / cos φ = 0,8 |
| Nennstrom bei PRP | 115,5 A bei 400 V, dreiphasig |
| Phasen und Leiter | 3 Phasen, Neutralleiter und Schutzleiter |
| Motor | Perkins 1104A-44TG2 · 4 Zylinder in Reihe · 4-Takt-Diesel |
|---|---|
| Hubraum und Aufladung | 4,4 l · Turbolader · Direkteinspritzung |
| Drehzahl und Verdichtung | 1.500 min⁻¹ · 17,25 : 1 |
| Kühlsystem | Flüssigkeitskühlung mit angebautem Kühler und Lüfter |
| Bordnetz und Start | 12 V DC · elektrischer Starter · Batterieladegerät |
| Motoröl und Kühlmittel | Ölsystem ca. 8,0 l · Kühlsystem mit Kühler ca. 11,7 l |
| Drehstromgenerator | Stamford UCI224G · vierpoliger Synchrongenerator |
| Erregung und Regelung | Bürstenlos · elektronische Spannungsregelung AVR |
| Isolation und Generatorschutzart | Isolationsklasse H · IP23 am Generator |
BEDIENEN, MESSEN UND VERTEILEN
Die Ausstattung ist mitgedacht.

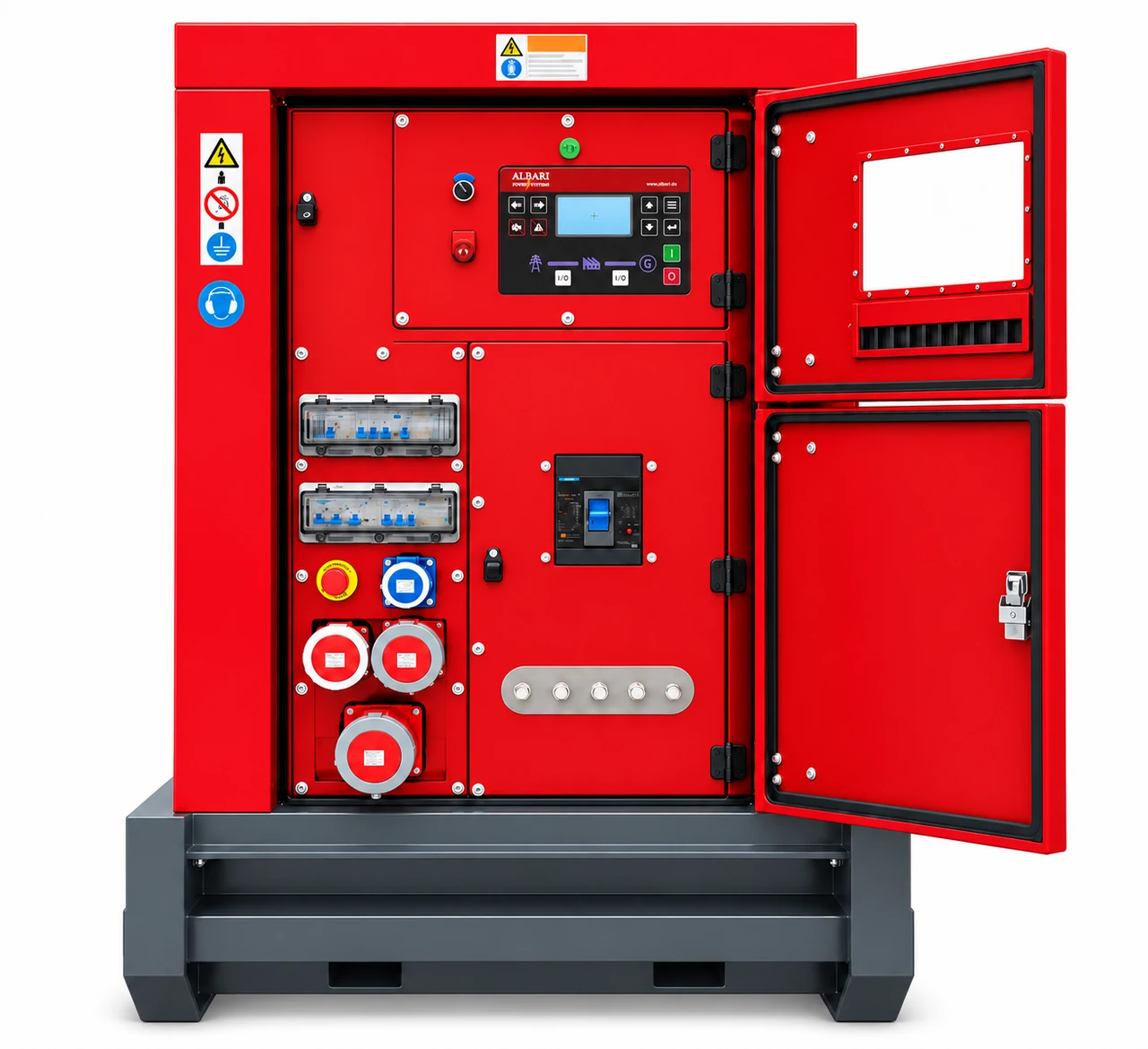

ComAp AMF25
Lokale Bedienung, elektrische Messwerte, Motorzustand und Alarmmeldungen sind an der Steuerung zusammengeführt. Handbetrieb und automatische Startfunktionen werden auf das Anlagenkonzept abgestimmt.
- ABB-Hauptleistungsschalter, vierpolig
- Steckdosenabgänge mit Überstromschutz
- Allstromsensitiver FI-Schutz Typ B für die Steckdosenabgänge
- Batterieladegerät für die Startbereitschaft
- Verzinktes Schallschutzgehäuse und doppelwandiger Tank
| 1 | 230 V | 16 A | 1P + N + PE |
|---|---|---|---|
| 1 | 400 V | 16 A | 3P + N + PE |
| 1 | 400 V | 32 A | 3P + N + PE |
| 1 | 400 V | 63 A | 3P + N + PE |
KRAFTSTOFF UND AUFSTELLUNG
Betriebsprofil und Tank zusammen betrachten.
| 25 % | 5,2 l/h |
|---|---|
| 50 % | 9,7 l/h |
| 75 % | 14,0 l/h |
| 100 % | 18,7 l/h |
Verbrauchsangaben entsprechend der Lastbezugsgröße im technischen Datenblatt.
Die tatsächliche Laufzeit folgt dem Lastprofil und dem nutzbaren Kraftstoffvorrat. Reserven und Nachbetankung werden für die gewünschte Versorgung mitgeplant.
| Abmessungen L × B × H | 2.900 × 1.100 × 1.900 mm |
|---|---|
| Nettomasse ohne Transportverpackung | ca. 1.833 kg |
| Gehäuse und Tank | Verzinktes Schallschutzgehäuse, rote Lackierung, doppelwandiger Grundrahmentank |
ÜBERWACHEN UND SCHÜTZEN
Schutzfunktionen im Überblick.
| Spannung | Über- und Unterspannungsüberwachung des Generators. |
|---|---|
| Drehzahl und Frequenz | Über- und Unterdrehzahl sowie Über- und Unterfrequenz. |
| Kurzschluss und Überstrom | Kurzschluss- und Überstromschutz in Verbindung mit dem Hauptleistungsschalter. |
| Überlast IDMT | Zeitabhängiger Überlastschutz mit stromabhängiger Auslösezeit. |
| Stromasymmetrie | Überwachung einer ungleichmäßigen Belastung der drei Phasen. |
| Motoröldruck | Öldrucküberwachung zum Schutz der Motorschmierung. |
| Kühlmitteltemperatur | Temperaturüberwachung zum Schutz des Motors vor Überhitzung. |
| Kühlmittelniveau | Überwachung des Kühlmittelstands und Meldung bei Kühlmittelmangel. |
| Kraftstofffüllstand | Elektrischer Tankgeber zur Füllstandserfassung mit Warnung bei Kraftstoffmangel. |
| Fehlerstrom Typ B | Allstromsensitiver Fehlerstromschutz für die Steckdosenabgänge; erfasst Wechsel-, pulsierende und glatte Gleichfehlerströme. |
| Betriebsbereitschaft und Not-Halt | Überwachung von Batteriespannung und Startvorgang; Not-Halt für den Gefahrenfall. |
PASSEND EINBINDEN
Vom Aggregat zur Versorgungslösung.
P80SSF als PDF
Alle fünf Seiten mit Leistungsdaten, Ausrüstung, Kraftstoff, Abmessungen und Schutzfunktionen. Stand: 27.10.2026.
PDF herunterladenMontage & Betrieb
Inbetriebnahme, Einweisung und Wartung mit der Anlage planen.
