Netzersatzanlage
Wir stimmen Netzüberwachung, Umschaltung und elektrische Einbindung auf Ihre Verbraucher ab.
NEA planenPERKINS · SSF / SCHALLGEDÄMMT
P60SSF.
Leistung mit System.
Das APS P60SSF liefert 60 kVA / 48 kW PRP bei 400/230 V und 50 Hz. Perkins-Antrieb, Stamford UCI224F und ComAp AMF25 sind in einer schallgedämmten Einheit mit Stromverteilung zusammengeführt.
15.900,00 €netto · zzgl. MwSt.
Standardausführung gemäß Datenblatt. Sonderausstattung und abweichende Konfigurationen gegen Aufpreis.
Nennleistung PRP60 kVA / 48 kW
Ersatzstromleistung ESP66 kVA / 52,8 kW
Spannung / Frequenz400/230 V · 50 Hz
LEISTUNG UND ANTRIEB
Die technischen Daten Ihres P60SSF.
| Nennleistung PRP | 60 kVA / 48 kW |
|---|---|
| Ersatzstromleistung ESP | 66 kVA / 52,8 kW |
| Nennspannung | 400 V zwischen Außenleitern / 230 V gegen N |
| Frequenz und Leistungsfaktor | 50 Hz / cos φ = 0,8 |
| Nennstrom bei PRP | 86,6 A bei 400 V, dreiphasig |
| Phasen und Leiter | 3 Phasen, Neutralleiter und Schutzleiter |
| Motor | Perkins 1104A-44TG1 · 4 Zylinder in Reihe · 4-Takt-Diesel |
|---|---|
| Hubraum und Aufladung | 4,4 l · Turboaufladung · Direkteinspritzung |
| Drehzahl und Verdichtung | 1.500 min⁻¹ · 17,25 : 1 |
| Kühlsystem | Flüssigkeitskühlung mit angebautem Kühler und Lüfter |
| Bordnetz und Start | 12 V DC · elektrischer Starter · Batterieladegerät |
| Motoröl und Kühlmittel | Ölsystem ca. 8,0 l · Kühlsystem mit Kühler ca. 13,0 l |
| Drehstromgenerator | Stamford UCI224F · vierpoliger Synchrongenerator |
| Erregung und Regelung | Bürstenlos · elektronische Spannungsregelung AVR |
| Isolation und Generatorschutzart | Isolationsklasse H · IP23 am Generator |
BEDIENEN, MESSEN UND VERTEILEN
Die Ausstattung ist mitgedacht.

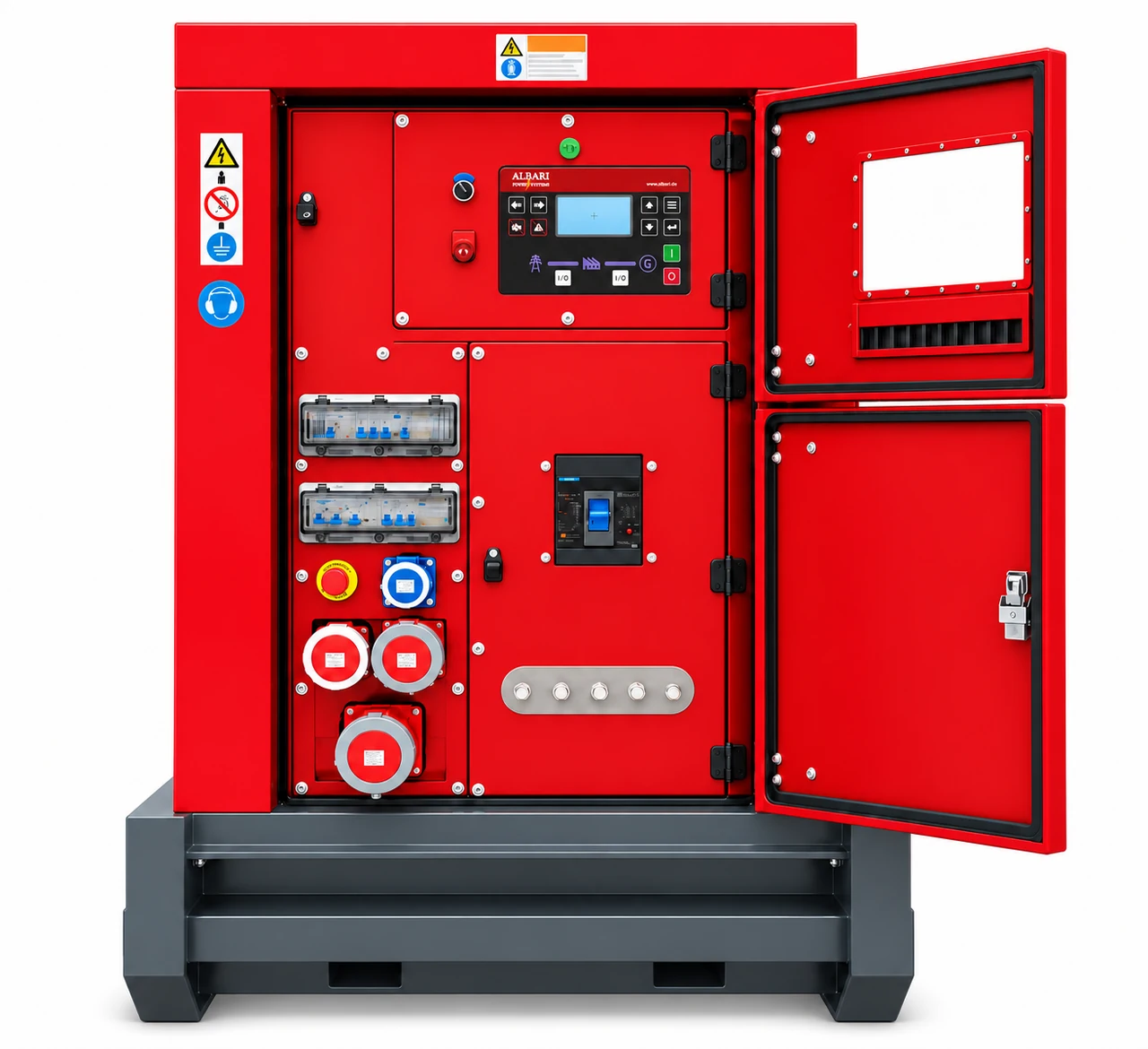

ComAp AMF25
Lokale Bedienung, elektrische Messwerte, Motorzustand und Alarmmeldungen sind an der Steuerung zusammengeführt. Handbetrieb und automatische Startfunktionen werden auf das Anlagenkonzept abgestimmt.
- ABB-Hauptleistungsschalter, vierpolig
- Steckdosenabgänge mit Überstromschutz
- Allstromsensitiver FI-Schutz Typ B für die Steckdosenabgänge
- Batterieladegerät für die Startbereitschaft
- Verzinktes Schallschutzgehäuse und doppelwandiger Tank
| 1 | 230 V | 16 A | 1P + N + PE |
|---|---|---|---|
| 1 | 400 V | 16 A | 3P + N + PE |
| 1 | 400 V | 32 A | 3P + N + PE |
| 1 | 400 V | 63 A | 3P + N + PE |
KRAFTSTOFF UND AUFSTELLUNG
Betriebsprofil und Tank zusammen betrachten.
| 25 % | 4,6 l/h |
|---|---|
| 50 % | 8,0 l/h |
| 75 % | 11,2 l/h |
| 100 % | 14,8 l/h |
Verbrauchsangaben entsprechend der Lastbezugsgröße im technischen Datenblatt.
Die tatsächliche Laufzeit folgt dem Lastprofil und dem nutzbaren Kraftstoffvorrat. Reserven und Nachbetankung werden für die gewünschte Versorgung mitgeplant.
| Abmessungen L × B × H | 2.900 × 1.100 × 1.900 mm |
|---|---|
| Nettomasse ohne Transportverpackung | ca. 1.743 kg |
| Gehäuse und Tank | Verzinktes Schallschutzgehäuse, rote Lackierung, doppelwandiger Grundrahmentank |
ÜBERWACHEN UND SCHÜTZEN
Schutzfunktionen im Überblick.
| Spannung | Über- und Unterspannungsüberwachung des Generators. |
|---|---|
| Drehzahl und Frequenz | Über- und Unterdrehzahl sowie Über- und Unterfrequenz. |
| Kurzschluss und Überstrom | Kurzschluss- und Überstromschutz in Verbindung mit dem Hauptleistungsschalter. |
| Überlast IDMT | Zeitabhängiger Überlastschutz mit stromabhängiger Auslösezeit. |
| Stromasymmetrie | Überwachung einer ungleichmäßigen Belastung der drei Phasen. |
| Motoröldruck | Öldrucküberwachung zum Schutz der Motorschmierung. |
| Kühlmitteltemperatur | Temperaturüberwachung zum Schutz des Motors vor Überhitzung. |
| Kühlmittelniveau | Überwachung des Kühlmittelstands und Meldung bei Kühlmittelmangel. |
| Kraftstofffüllstand | Elektrischer Tankgeber zur Füllstandserfassung mit Warnung bei Kraftstoffmangel. |
| Fehlerstrom Typ B | Allstromsensitiver Fehlerstromschutz für die Steckdosenabgänge; erfasst Wechsel-, pulsierende und glatte Gleichfehlerströme. |
| Betriebsbereitschaft und Not-Halt | Überwachung von Batteriespannung und Startvorgang; Not-Halt für den Gefahrenfall. |
PASSEND EINBINDEN
Vom Aggregat zur Versorgungslösung.
P60SSF als PDF
Alle fünf Seiten mit Leistungsdaten, Ausrüstung, Kraftstoff, Abmessungen und Schutzfunktionen. Stand: 27.10.2026.
PDF herunterladenMontage & Betrieb
Inbetriebnahme, Einweisung und Wartung mit der Anlage planen.
Service besprechenIHR NÄCHSTER SCHRITT
Ihr Produkt.
Ihre Anfrage an APS.
Teilen Sie uns Anwendung, Leistungsbedarf und Standort mit. Wir besprechen Systemaufbau, Einbindung und den passenden Leistungsumfang.
04171 8179981 ↗
