Motorschutz
Zweistufige Schutz- und Überwachungsfunktionen mit Warnen und Abstellen.
- Überlast
- Überdrehzahl/ Unterdrehzahl
- Kühlwassertemperatur (hoch/ zu niedrig)
- Öldruck
- Kühlmittelmangel
- Starter-Batterien
DIESEL-NOTSTROMAGGREGAT · CNT-SPTM
APS P1000
CNT-SPTM
1.000 kVA / 800 kW Prime-Leistung (PRP). Schallisolierter, wetterfester Überseecontainer mit Perkins 4008-30TAG2A und Leroy Somer L7224P (LSA 49.3 L10).
ELEKTRISCHE LEISTUNG UND AUSFÜHRUNG
Drei Leistungsarten.
Eine klare Zuordnung.
| Bauform | Schallisolierter, wetterfester Überseecontainer |
|---|---|
| Motor | Perkins 4008-30TAG2A |
| Generator | Leroy Somer L7224P (LSA 49.3 L10) |
| Nennspannung | 230/400 V |
| Nennfrequenz | 50 Hz |
| PRP-Bemessungsstrom · 400 V, 3-phasig | 1443,4 A |
| Drehzahlregelung | elektrisch |
| Spannungsregelung | elektrisch (AVR) |
| Steuerspannung | 24 V DC |
| Netzform der Grundkonfiguration | TN-C |
| Steuerung | ComAp InteliGen 1000 |
| Grafische Bedienoberfläche | InteliVision 5.2 |
STEUERUNG UND SCHALTTECHNIK
Inselbetrieb. Netzersatz.
Netzparallelbetrieb.
ComAp InteliGen 1000
- Schaltanlage schwingungsarm auf dem Grundrahmen montiert
- Intelligente, dynamisch programmierbare Steuerung
- Umfangreiche Messtechnik und Schutzfunktionen
- Betriebsarten über Wahlschalter und potentialfreie Kontakte wählbar
Grafische Bedienoberfläche: InteliVision 5.2.
RITTAL-Schaltschrank: 2.100 × 1.200 × 600 mm (H × B × T).
Kommunikation
- Ethernet
- Modbus
- RS-485
- USB
- PC-Software
- Potentialfreie Kontakte
Betriebsarten
- AUS
- HAND (Insel und Netzparallel)
- Automatischer Netzersatz (mit Übergabesynchronisierung)
- Netzparallelbetrieb mit Einspeisung
- Insel (mit Übergabesynchronisierung)
Die Steuerung und ihre Einbindung werden für den vereinbarten Anlagenbetrieb konfiguriert.
Schalttechnik und Einbindung besprechenAUSSTATTUNG DER MODELLREIHE
Maschinensatz und Peripherie.
Gemeinsam ausgelegt.
Elektrische Ausstattung
- Batterietrennschalter
- 4 x 110 Ah Batterien
- Batterieladegerät 15A
- motorbetriebener Generator-Schalter ABB 4P (XT Serie)
- Kupferklemmschiene für Leistungsabnahme
- Motorblockheizung 2/3 kW, 230V
Kraftstoffanlage
- Tagestank mit Auffangwanne
- Elektrischer Tankgeber
- Anschlussvorrichtung für externen Tank
- Vorrichtung für Tanknachfüllautomatik (AUS, HAND, AUTO)
- Leckage-Überwachung
- Elektrisches Verschlussmagnetventil
- Zusätzliche Kraftstofffilter mit Wasserabscheider
Dokumentation und Handbücher
- Schaltplan (Stromlaufplan)
- Aggregat-Benutzerhandbuch
- Motor- und Generator-Handbücher
- Technische Dokumentation Komponenten
Generatorschutz
Zweistufige Schutz- und Überwachungsfunktionen mit Warnen und Abstellen.
- Über- und Unterspannung
- Über- und Unterfrequenz
- Überlast
- Kurzschluss
- Phasen-Drehrichtung
- Wicklungstemperatur
- Asymmetrische Last
- Rückleistung/ Fremdleistung
- Sowie viele weitere Funktionen
Weitere Überwachung
- Notaus
- Stellung des Generator-Schalters
- Autom. Sperrung und Freigabe Generator-Schalter
- Sammelstörmeldung
- Wartungs-Timer
ZUSÄTZLICHE PROJEKTLEISTUNGEN UND OPTIONEN
Ergänzen, was Ihr Standort braucht.
- Planung und Projektierung
- Lieferung
- Aufstellung und Anschluss
- Inbetriebnahme
- Schlüsselfertige Container-Lösungen
- Schlüsselfertige Raumaufstellung
- Schaltanlagenerweiterungen
- Zu- und Abluftkanäle mit elektr. Jalousien
- Erweiterte Schallisolierung
- Diverse Steckdosensets
- ATS-Systeme
- GSM-Modul
Optionen und zusätzliche Leistungen werden nach Bedarf vereinbart. Weitere Ausstattungswünsche besprechen wir mit Ihnen.

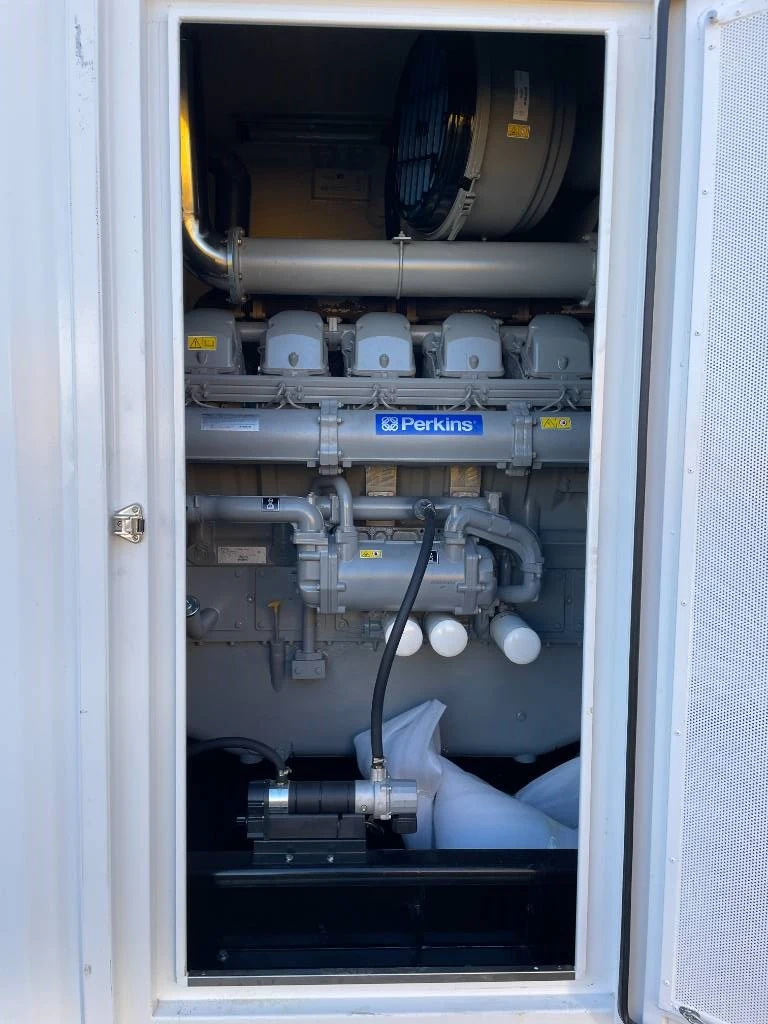

EINBLICKE IN DIE BAUREIHE
Maschinensatz und Motordetails.
DIE PASSENDE BAUFORM
Gleiche Leistung. Andere Integration.
APS P1000BASE
Offene Bauweise auf Stahlrahmenkonstruktion. 1.000 kVA / 800 kW PRP.
Andere Bauform ansehenAlle Container-Aggregate
Sechs Leistungsklassen, zwei Bauformen und getrennte PRP-, ESP- und COP-Werte.
