CATL LFP.
Flüssigkeitsgekühlt.
530-Ah-Zellen, integriertes Batteriemanagement und geregelte Temperaturführung bilden den Kern des Speichers. Die LFP-Zelltechnologie ist für stationäre Speicheranwendungen ausgelegt.
STADTWERKE · ENERGIEVERSORGER · PROJEKTENTWICKLER
STAR-X.
Batteriespeicher
im großen Maßstab.

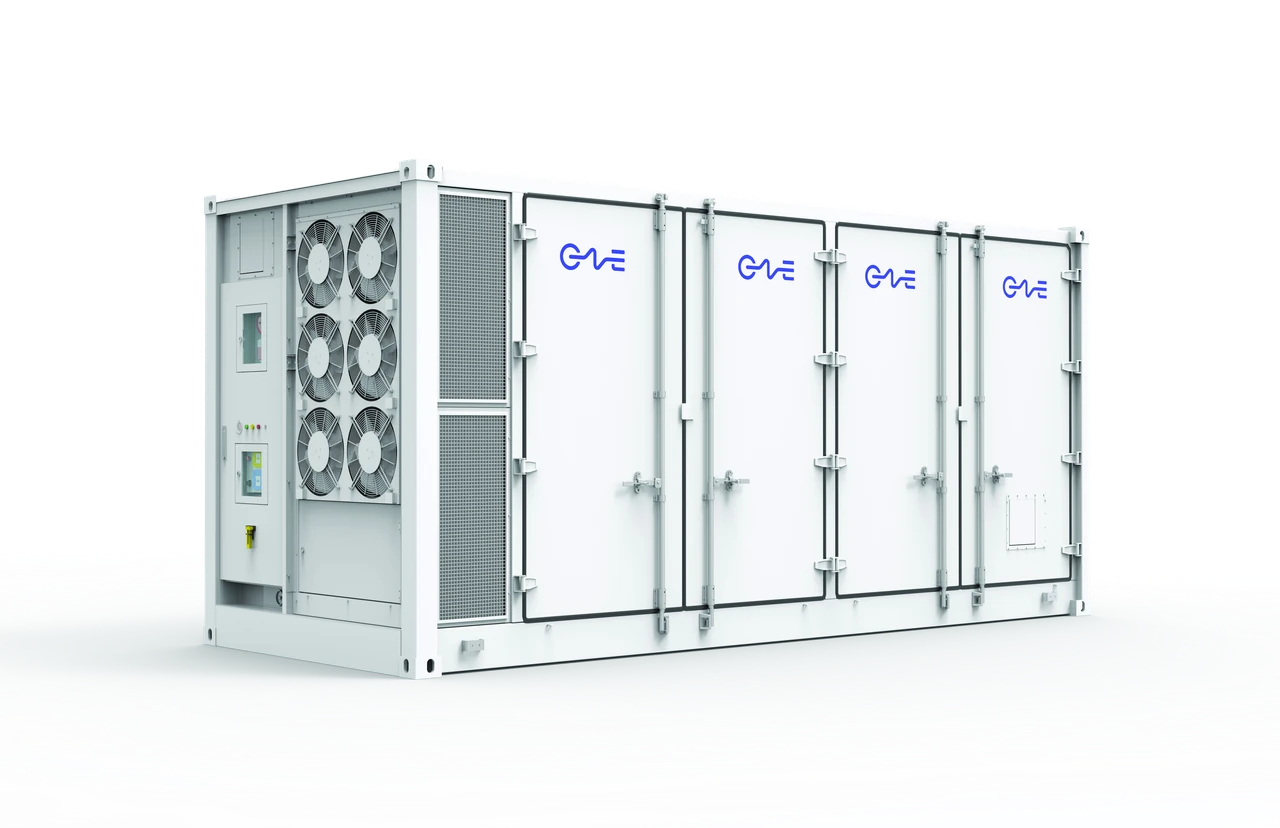

2,8 MW Leistung und 5,644 MWh Nennenergie. Das All-in-One Container-System verbindet Batterie, netzbildendes PCS und Flüssigkeitskühlung in einer 20-Fuß-Einheit.
APS integriert STAR-X in Ihr Energieprojekt – mit abgestimmtem Netzanschluss, zentralem APS-EMS und durchgängiger Projektbegleitung.
APS BATTERIESPEICHER · STAR-X
AC-Nennleistung2.800 kW
Nennenergie5.644 kWh
DC-Energie bei SOC 20–90 %3.950,80 kWh
EIN CONTAINER. ABGESTIMMTE KOMPONENTEN.
Vom Speicherbaustein
zum Energiesystem.
Batterie, Leistungselektronik und Temperaturführung sind in STAR-X zusammengeführt. APS plant die elektrische Einbindung und verbindet die Speicher mit Erzeugung, Netzanschluss und Betriebsführung.
CATL LFP.
Netzbildendes PCS.
Direkt integriert.
2.800 kW AC-Nennleistung bei 690 V und 50 Hz. Netzparallelbetrieb und geeignete Inselkonzepte werden mit der zugehörigen Schalt-, Schutz- und Steuerungstechnik projektiert.
Mehrere Einheiten.
Eine Strategie.
Das APS-EMS koordiniert Speicherstränge, Anschlussgrenzen und Betriebsprioritäten. Fahrpläne, Energiereserven und Erzeugung werden in einer gemeinsamen Anlagenlogik zusammengeführt.
BEISPIELKONZEPT · STADTWERKE & UTILITIES
Erneuerbare Energie.
Planbar ins Netz.
Ein Stadtwerk ergänzt einen PV-Standort um zwei STAR-X-Container. Der Speicher nimmt Überschüsse auf, verschiebt Energie in andere Zeitfenster und unterstützt die vereinbarte Fahrweise am Netzanschlusspunkt.
2 × STAR-XAll-in-One Container-Systeme
5,6 MWaddierte AC-Nennleistung
11,288 MWhaddierte Nennenergie
7,9016 MWh DCim SOC-Fenster 20–90 %
APS-EMS
Messwerte · Anschlussgrenzen · Fahrpläne
Koordinierte Energieflüsse am Standort
PV-Park
4,0 MWaktuelle Erzeugung
2 × STAR-X
2,0 MW ladenPV-Überschuss im Speicher aufnehmen
Öffentliches Netz
2,0 MW EinspeisungLeistung am Netzanschlusspunkt
690 V AC je Container→Transformator & Mittelspannung→Netzanschlusspunkt
01 / ERZEUGUNG VERSCHIEBEN
Überschuss aufnehmen. Einspeisung führen.
Der PV-Park erzeugt im Beispiel 4,0 MW. Davon laden 2,0 MW die Batterie; 2,0 MW werden ins Netz eingespeist. Das APS-EMS stimmt die Ladeleistung mit dem verfügbaren SOC-Fenster und der Anschlussgrenze ab.
Schematische Betriebsbeispiele mit zwei STAR-X-Einheiten. Die Momentanwerte zeigen das Funktionsprinzip; Lastgang, Netzanschluss und Betriebsstrategie werden für Ihr Projekt ausgelegt.
Mehr Flexibilität
für PV und Wind.
Erzeugung und Einspeisung zeitlich entkoppeln. Freie Speicherkapazität kann gezielt für erwartete Überschüsse und den späteren Energiebedarf vorgesehen werden.
Die Leistung am
Messpunkt führen.
Laden, Entladen und lokale Erzeugung gemeinsam betrachten. Die Betriebsführung berücksichtigt vereinbarte Bezugs- und Einspeisegrenzen sowie verfügbare Reserven.
Fahrpläne in den
Betrieb integrieren.
Ein geeigneter Vermarktungspartner übernimmt den Marktzugang. Das APS-EMS setzt freigegebene Fahrpläne unter den lokalen Batterie-, PCS- und Netzgrenzen um.
BEISPIELKONZEPT · ENERGIEHANDEL MIT 4 × STAR-X
Utility-Scale Speicherpark.
Vier All-in-One Container-Systeme bündeln Leistung und Kapazität für die Vermarktung am Strommarkt. Ein Vermarktungspartner liefert die Handelsfahrpläne; das APS-EMS führt die Anlage innerhalb der vereinbarten Netz- und Speichergrenzen.
4 × STAR-Xabgestimmte Speichereinheiten
11,2 MWaddierte AC-Nennleistung
22,576 MWhaddierte Nennenergie
15,803 MWh DCim SOC-Fenster 20–90 %
ANLAGENKONZEPTUtility-Scale Anwendung für Stadtwerke, Energieversorger und Projektentwickler
VermarktungspartnerHandelsfahrplan→APS-EMSSOC · Anschlussgrenzen · Sollwerte↔Speicher & NetzanschlussKoordinierte Aufnahme und Abgabe
Vier Batteriecontainer · integrierte PCS · AC-Sammlung und Mittelspannung · zentraler Netzanschlusspunkt
ILLUSTRATIVER HANDELSTAG · 15-MINUTEN-RASTER
Ein Tag. Drei zusammenhängende Kurven.
Preis, Speicherleistung und Ladezustand zeigen, wie der Fahrplan technisch zusammenspielt.
00:0012:0024:00
Illustrativer Preis4,90 €/MWh
Speicherleistung5,75 MW laden
Ladezustand40,7 %
01
Illustrativer Strompreis · €/MWhPreisfenster erkennen.
02
Blau: Laden aus dem Netz · Rot: Abgabe ins NetzLeistung gezielt verschieben.
03
Ladezustand · Betriebsfenster 20–90 %Energiereserve im Blick behalten.
Zeitregler bewegen oder eine Kurve antippen: Alle drei Ansichten folgen demselben Zeitpunkt. Die farbigen Flächen markieren das Lade- und Abgabefenster.
AC geladen im Beispiel12,934 MWh
AC abgegeben im Beispiel11,920 MWh
SOC am Tagesanfang / Tagesende30 % / 30 %
Rechenbasis des Beispiels
Illustrative Preiswerte und Fahrpläne, keine historischen Marktdaten. Der Ladezustand wird aus der Leistung in 15-Minuten-Schritten berechnet. Für die Umwandlung sind modellhaft 96 % je Richtung angesetzt. Die AC-Energiemengen beziehen sich auf die PCS-Anschlüsse; Standort-Eigenbedarf und Transformatorverluste sind zusätzlich zu berücksichtigen.
Das Beispiel nutzt 30–85 % SOC innerhalb des Betriebsfensters 20–90 %. Die gezeigte Leistung bleibt unter der addierten AC-Nennleistung der 4 Einheiten. Der vollständige Ladezustandsverlauf schließt am Tagesende wieder bei 30 %.
Gezielt laden.
Bei niedrigen Preisen nimmt der Speicher Energie aus dem Netz auf. Ladeleistung und verfügbare Kapazität werden zum Fahrplan passend koordiniert.
Flexibilität bereitstellen.
In einem späteren Preisfenster wird die gespeicherte Energie abgegeben. Der SOC-Verlauf macht die verbleibende Reserve sichtbar.
Technik und Handel verbinden.
Der Vermarktungspartner übernimmt den Marktzugang. Das APS-EMS koordiniert die lokale Umsetzung mit den Batterie-, PCS- und Netzgrenzen.
MODULAR AUSBAUEN
Ein Speicherstrang.
Viele Ausbaustufen.
Zusätzliche STAR-X-Container erweitern Leistung und Energie. AC-Verteilung, Trafoabschnitte, Schutz und die zentrale Betriebsführung werden passend zur Ausbaustufe geplant.
| Konfiguration | AC-Nennleistung | Nennenergie | DC-Energie · SOC 20–90 % |
|---|---|---|---|
| 1 × STAR-X | 2.800 kW | 5.644 kWh | 3.950,80 kWh |
| 2 × STAR-X Utilities-Beispiel | 5.600 kW | 11.288 kWh | 7.901,60 kWh |
| 4 × STAR-X | 11.200 kW | 22.576 kWh | 15.803,20 kWh |
Die DC-Energie im SOC-Fenster beträgt 70 % der Nennenergie. Die am AC-Anschluss verfügbare Energie berücksichtigt zusätzlich Umwandlung und Eigenbedarf.
STAR-X · KENNWERTE JE EINHEIT
Die Technik im Detail.
Batterie und PCS im gemeinsamen Container – mit klaren Anschluss- und Aufstellungsdaten für Ihre Projektplanung.
Batterie & Leistung
- Zelltechnologie
- CATL LFP · 530 Ah
- Nennenergie
- 5.644 kWh
- AC-Nennleistung
- 2.800 kW
- Leistungselektronik
- Integriertes netzbildendes PCS
- AC-Anschluss
- 690 V AC · 50 Hz
- DC-Nennspannung
- 1.331 V DC
- DC-Spannungsbereich
- 1.165–1.497 V DC
- Betriebsfenster
- SOC 20–90 % · 3.950,80 kWh DC
- Zellzyklen
- ≥ 10.000 unter Zellprüfbedingungen
Aufstellung & Betrieb
- Systemaufbau
- All-in-One Container-System · 20 Fuß
- Temperierung
- Flüssigkeitskühlung
- Schutzart
- IP55 System
- Abmessungen · L × B × H
- 6.058 × 2.438 × 2.896 mm
- Masse
- < 45.000 kg
- Umgebungstemperatur
- −30 bis +55 °C
Leistungsreduzierung über +45 °C - Relative Feuchte
- ≤ 95 % · nicht kondensierend
- Aufstellhöhe
- Bis 4.000 m
Leistungsreduzierung über 2.000 m - Kommunikation
- Ethernet
Aufstellung von Anfang an mitplanen.
Alle technischen Daten als PDF ↗Die reine Gerätefläche beträgt 14,77 m². Türöffnung, Servicezugang, Luftführung, Fundament, Kabelwege und Brandschutz werden im Aufstellkonzept zusammengeführt.
APS · AUS EINER HAND
Vom Netzanschlusskonzept
bis zum laufenden Betrieb.
Wir verbinden Speicher, elektrische Infrastruktur und Steuerung zu einer abgestimmten Gesamtanlage. Sie erhalten eine durchgängige Begleitung für Planung, Herstellung, Montage, Inbetriebnahme und Service.
Planung
Erzeugungsprofil, Anschlussleistung, Standort und Betriebsziele aufnehmen.
Herstellung
Speicher, AC-Verteilung, Schaltanlagen und Steuerung passend zusammenführen.
Montage
Aufstellung, Verkabelung und elektrische Einbindung am Standort koordinieren.
Inbetriebnahme
Schutz, Kommunikation und die vereinbarten Betriebsarten prüfen.
Service
Wartung, Betriebsbegleitung und technische Unterstützung abstimmen.
HÄUFIGE FRAGEN
Was Sie für Ihr
STAR-X-Projekt wissen sollten.
Welche Komponenten sind im Container integriert?
STAR-X integriert Batterie, Batteriemanagement, netzbildendes PCS und Flüssigkeitskühlung. Transformator, Mittelspannung, AC-Verteilung und Anlagensteuerung werden passend zum Netzanschluss und zur Gesamtanlage projektiert.
Wie wird STAR-X mit PV- oder Windanlagen kombiniert?
Die Quellen werden über die passende AC- und Netzanschlussarchitektur eingebunden. Das APS-EMS verarbeitet Messwerte und Sollwerte und koordiniert Erzeugung, Speichernutzung und die Leistung am Netzanschlusspunkt.
Ist auch ein Insel- oder Microgrid-Konzept möglich?
Das integrierte netzbildende PCS ermöglicht die Planung geeigneter Inselkonzepte. Netztrennung, Erdung, Schalt- und Schutztechnik sowie die Führung weiterer Erzeuger werden dafür gemeinsam ausgelegt.
Kann der Speicher Fahrpläne für Energiehandel umsetzen?
Ein geeigneter Vermarktungspartner stellt den Marktzugang und die freigegebenen Fahrpläne bereit. Das APS-EMS berücksichtigt bei deren Umsetzung die lokalen Anschlussgrenzen, den SOC und die vorgesehenen Energiereserven.
TECHNISCHE PRODUKTINFORMATION
STAR-X zum Mitnehmen.
Produktdaten, Aufstellung, Skalierung und Betriebsbeispiele kompakt auf acht Seiten.
